Ar condicionado 9.600 Btus Fancolete Duto Hitachi Convencional Frio Monofasico - 220v Agua Gelada TCYD09A3M

O Fancolete de Duto Hitachi (Modelo TCYD09A3M) de 9.600 BTUs foi especialmente desenvolvido para embutimento no entreforro de rebaixamentos de gesso, oferecendo uma climatização discreta, silenciosa e de alta eficiência.

Projetado para interligação em centrais de água gelada (Fan Coil / Chiller) em prédios corporativos, hotéis, hospitais ou edifícios residenciais com infraestrutura central. Permite o acoplamento a rede de dutos de distribuição de ar, mantendo o ambiente esteticamente limpo e sem equipamentos aparentes.

Dimensões e Peso do Equipamento (Apenas a Unidade)

• Largura: 75,0 cm (750 mm)

• Altura: 22,0 cm (220 mm)

• Profundidade: 45,0 cm (450 mm)

• Peso Líquido: ~15,0 kg

Especificações Técnicas

• Marca: Hitachi

• Modelo: TCYD09A3M

• Capacidade de Refrigeração: 9.600 BTUs/h (~0,8 TR)

• Tipo de Sistema: Água Gelada (Fan Coil Hidrônico)

• Ciclo: Somente Frio

• Tensão / Frequência: 220V / 60 Hz

• Fase: Monofásico

• Conexões Hidráulicas (Entrada/Saída): Rosca 3/4" BSP

• Bandeja de Dreno: Incorporada com isolamento térmico anticorrosivo

• Material da Serpentina: Tubos de cobre e aletas de alumínio de alta eficiência

Principais Destaques

• Design Rebaixado (22 cm de altura): Perfeito para projetos arquitetônicos com entreforro ou espaço de gesso reduzido.

• Operação Ultrassilenciosa: Projetado para manter baixíssimos níveis de ruído, ideal para escritórios e dormitórios.

• Flexibilidade de Dutos: Permite conexão de duto curto ou grelhas diretas de insuflamento e retorno.

• Manutenção Simplificada: Fácil acesso lateral e inferior para higienização periódica dos componentes internos.

O que acompanha a embalagem?

• 1x Fancolete de Duto Hitachi TCYD09A3M

• Manual de Instruções Técnicas

(Atenção: Equipamento destinado exclusivamente para operação em sistemas de água gelada. Não acompanha compressor, condensadora externa, fluido refrigerante, válvulas motorizadas ou controle de parede, exceto se especificado no projeto).

Características do EquipamentoTipo de Unidade: Fancolete / Trocador de Calor para embutir no teto (Duto).Capacidade Indicada: O "09" no código comercial geralmente indica uma capacidade nominal de 9.000 BTUs.Aplicação: Climatização comercial e residencial de áreas integradas que utilizam sistemas de água gelada (Chillers)

Conexões por rosca 3/4” tipo BSPT
As possibilidades quanto ao lado da
conexão são:
• TCYD - Lado hidráulico a direita
• TCYE - Lado hidráulico a esquerda
Dispõe de pressão estática maior
• (TCY...AM)

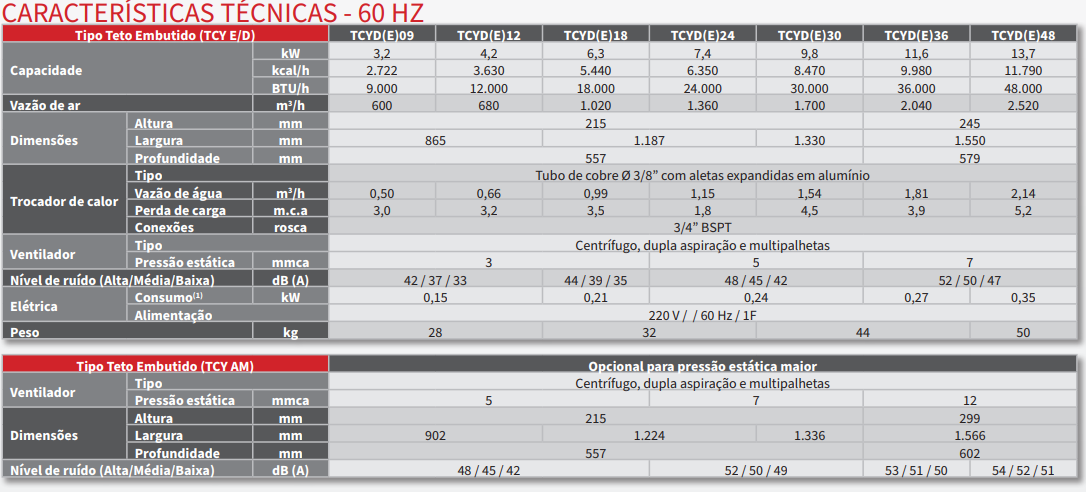

Dados baseados nas condições de entrada de ar Tbs = 26,7 °C, Tbu=19,4 °C e para água gelada Teag=6,9 °C e Tsag=12,4 °C.
(1) Valores de consumo dos ventiladores tirados pela máxima velocidade
